The gear actuator can be installed directly on the gate valve, globe valve and so on. By using Spiral bevel gears and thrust ball bearing, the gear actuator can run smoothly, and have high output torque, low noise and high efficience. It can avoid from waterproof & oil leakage as sealing glands are used at all the through part. And the Protection grade can be IP65.The handwheel and the stem covers can be customized. For different valves and requirement. there are single stair gear actuator with motor flange, double stair gear actuator with motor flange and double stair gear actuator with handwheel etc.
Model | MY-VO-SD | MY-V1-SD | MY-V2-SD | MY-V3-SD | MY-V35-SD | MY-V4-SD | MY-V5-SD | MY-V6-SD | MY-V7-SD | MY-V8-SD | MY-V9-SD | MY-V10-SD | |
TECHNICAL-PARAMETERS | |||||||||||||
Max-stem dia.Mm | 35 | 40 | 52 | 60 | 70 | 90 | 110 | 120 | 130 | 150 | 180 | 200 | |
Weight(Kg) | 35 | 41 | 52 | 70 | 115 | 195 | 256 | 316 | 470 | 645 | 1350 | 1700 | |
CONNECTION-SIZE | |||||||||||||
FLANGE | F14 | F16 | (F20) | F25 | F30 | F35 | F35 | F40 | F48 | F60 | F60 | F80 | |
D | 175 | 210 | 250 | 300 | 350 | 415 | 415 | 475 | 560 | 686 | 686 | 900 | |
PCD | DO | 140 | 165 | 205 | 254 | 298 | 356 | 356 | 406 | 483 | 603 | 603 | 800 |
N-H-DP | 4-M16-24 | 4-M20-30 | 8-M16-24 | 8-M16-24 | 8-M20-35 | 8-M30-45 | 8-M30-45 | 8-M36-54 | 12-M36-54 | 20-M36-54 | 20-M36-54 | 20-M42-65 | |
Convex (D1xh) | 100x4 | 130x4 | 140x5 | 200x5 | 230x5 | 260x5 | 260x5 | 300x8 | 370x8 | 470x8 | 470x8 | 650x8 | |

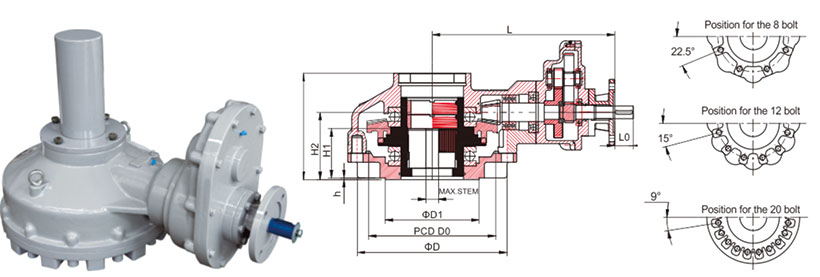

APPEARANCE-SIZE | |||||||||||||
H1 | 55 | 62 | 89 | 97 | 120 | 120 | 152 | 176 | 188 | 230 | 200 | 200 | |
H2 | 69 | 78 | 91 | 99.5 | 112 | 164 | 215 | 290 | 227 | 231 | 330 | 330 | |
H3 | 114 | 125 | 144 | 163 | 188 | 269 | 235 | 338.5 | 331 | 346 | 409 | 540.5 | |
L | 160 | 180 | 305 | 330 | 390 | 400 | 480 | 500 | 550 | 610 | 817 | 964 |
Model | Optional ratio | Output torque N.m | Input torque N.m | Output Flange | Input Flange | |||
IS05210 | IS05210/ | IS05210 | Input shaft | GB2920-81 | ||||
MY-V0-SD | 5:1 | 450Nm | 102Nm | F14 | F12/Z30 | F10 | Φ20x6x40 | Z10 |
6:1 | 90Nm | F14 | F12/Z30 | F10 | Φ20x6x40 | Z10 | ||
8:1 | 80Nm | F14 | F12/Z30 | F10 | Φ20x6x40 | Z10 | ||
9.7:1 | 68Nm | F14 | F12/Z30 | F10 | Φ20x6x40 | Z10 | ||
MY-V1-SD | 5:1 | 600Nm | 150Nm | F16 | F4/Z45 | F10 | Φ20x6x40 | Z15 |
8:1 | 108Nm | F16 | F4/Z45 | F10 | Φ20x6x40 | Z10 | ||
10:1 | 80Nm | F16 | F4/Z45 | F10 | Φ20x6x40 | Z10 | ||
11.6:1 | 68Nm | F16 | F4/Z45 | F10 | Φ20x6x40 | Z10 | ||
MY-V2-SD | 6:1 | 900Nm | 200Nm | F20 | F14/Z60 | F14 | Φ30x8x50 | Z20 |
8:1 | 150Nm | F20 | F14/Z60 | F14 | Φ30x8x50 | Z15 | ||
10:1 | 125Nm | F20 | F14/Z60 | F10 | Φ20x6x40 | Z15 | ||
13.2:1 | 100Nm | F20 | F14/Z60 | F10 | Φ20x6x40 | Z10 | ||
MY-V3-SD | 6:1 | 1600Nm | 350Nm | F25 | F16/Z120 | F14 | Φ30x8x50 | Z45 |
8:1 | 244Nm | F25 | F16/Z120 | F14 | Φ30x8x50 | Z30 | ||
10:1 | 230Nm | F25 | F16/Z120 | F14 | Φ30x8x50 | Z30 | ||
17.6:1 | 125Nm | F25 | F16/Z120 | F10 | Φ20x6x40 | Z15 | ||
MY-V35-SD | 6:1 | 4000Nm | 845Nm | F30 | F25/Z250 | F25 | Φ50x14x80 | Z90 |
8:1 | 600Nm | F30 | F25/Z250 | F16 | Φ40x12x60 | Z60 | ||
10:1 | 542Nm | F30 | F25/Z250 | F16 | Φ40x12x60 | Z60 | ||
15:1 | 366Nm | F30 | F25/Z250 | F14 | Φ30x8x50 | Z45 | ||
18:1 | 300Nm | F30 | F25/Z250 | F14 | Φ30x8x50 | Z30 | ||
20:1 | 270Nm | F30 | F25/Z250 | F14 | Φ30x8x50 | Z30 | ||
23:1 | 250Nm | F30 | F25/Z250 | F14 | Φ30x8x50 | Z30 | ||
MY-V4-SD | 10:1 | 6000Nm | 800Nm | F30 | F25/Z350 | F25 | Φ50x14x80 | Z90 |
15:1 | 542Nm | F30 | F25/Z350 | F16 | Φ40x12x60 | Z60 | ||
20:1 | 400Nm | F35 | F25/Z350 | F16 | Φ40x12x60 | Z45 | ||
25:1 | 366Nm | F35 | F25/Z350 | F16 | Φ40x12x60 | Z45 | ||
30:1 | 270Nm | F35 | F25/Z350 | F16 | Φ40x12x60 | Z30 | ||
35:1 | 244Nm | F35 | F25/Z350 | F14 | Φ30x8x50 | Z30 | ||
40.5:1 | 230Nm | F35 | F25/Z350 | F14 | Φ30x8x50 | Z30 | ||
MY-V5-SD | 10:1 | 8000Nm | 1000Nm | F35 | F30/Z800 | F25 | Φ50x14x80 | Z120 |
15:1 | 750Nm | F35 | F30/Z800 | F25 | Φ50x14x80 | Z90 | ||
20:1 | 542Nm | F35 | F30/Z800 | F16 | Φ40x12x60 | Z60 | ||
25:1 | 474Nm | F35 | F30/Z800 | F16 | Φ40x12x60 | Z60 | ||
30:1 | 400Nm | F35 | F30/Z800 | F16 | Φ40x12x60 | Z45 | ||
35:1 | 366Nm | F35 | F30/Z800 | F16 | Φ40x12x60 | Z45 | ||
42.5:1 | 250Nm | F35 | F30/Z800 | F14 | Φ30x8x50 | Z30 |
Model | Optional ratio | Output torque N.m | Input torque N.m | Output Flange | Input Flange | |||
IS05210 | IS05210/ | IS05210 | Input shaft | GB2920-81 | ||||
MY-V6-SD | 10:1 | lOOOONm | 1355Nm | F40 | F35/Z100 | F25 | Φ50x14x80 | Z120 |
15:1 | 845Nm | F40 | F35/Z100 | F25 | Φ50x14x80 | Z90 | ||
20:1 | 645Nm | F40 | F35/Z100 | F25 | Φ50x14x80 | Z60 | ||
25:1 | 542Nm | F40 | F35/Z100 | F16 | Φ40x12x60 | Z60 | ||
30:1 | 474Nm | F40 | F35/Z100 | F16 | Φ40x12x60 | Z60 | ||
35:1 | 400Nm | F40 | F35/Z100 | F16 | Φ40x12x60 | Z45 | ||
46:1 | 310Nm | F40 | F35/Z100 | F14 | Φ30x8x50 | Z30 | ||
MY-V7-SD | 15:1 | 185〇〇Nm | 1700Nm | F48 | F40 | F30 | Φ60x18x90 | Z180 |
20:1 | 1355Nm | F48 | F40 | F25 | Φ50x14x80 | Z120 | ||
25:1 | 1020Nm | F48 | F40 | F25 | Φ50x14x80 | Z120 | ||
30:1 | 845Nm | F48 | F40 | F25 | Φ50x14x80 | Z90 | ||
40:1 | 680Nm | F48 | F40 | F16 | Φ40x12x60 | Z90 | ||
50:1 | 542Nm | F48 | F40 | F16 | Φ40x12x60 | Z60 | ||
60:1 | 474Nm | F48 | F40 | F16 | Φ40x12x60 | Z45 | ||
70:1 | 400Nm | F48 | F40 | F16 | Φ40x12x60 | Z45 | ||
80:1 | 366Nm | F48 | F40 | F16 | Φ40x12x60 | Z45 | ||
94:1 | 300Nm | F48 | F40 | F14 | Φ30x8x50 | Z30 | ||
MY-V8-SD | 15:1 | 26000Nm | 2500Nm | F60 | F40/F48 | F30 | Φ60x18x90 | Z250 |
20:1 | 1700Nm | F60 | F40/F48 | F30 | Φ60x18x90 | Z180 | ||
25:1 | 1355Nm | F60 | F40/F48 | F25 | Φ50x14x80 | Z120 | ||
30:1 | 1290Nm | F60 | F40/F48 | F25 | Φ50x14x80 | Z120 | ||
40:1 | 1020Nm | F60 | F40/F48 | F25 | Φ50x14x80 | Z120 | ||
50:1 | 800Nm | F60 | F40/F48 | F25 | Φ50x14x80 | Z90 | ||
60:1 | 645Nm | F60 | F40/F48 | F16 | Φ40x12x60 | Z60 | ||
70:1 | 542Nm | F60 | F40/F48 | F16 | Φ40x12x60 | Z60 | ||
80:1 | 500Nm | F60 | F40/F48 | F25 | Φ50x14x80 | Z60 | ||
112:1 | 400Nm | F60 | F40/F48 | F16 | Φ40x12x60 | Z45 | ||
MY-V9-SD | 20:1 | 65000Nm | 4300Nm | F60 | F48 | F35 | Φ60x18x90 | Z500 |
30:1 | 3000Nm | F60 | F48 | F30 | Φ60x18x90 | Z350 | ||
40:1 | 2300Nm | F60 | F48 | F30 | Φ60x18x90 | Z250 | ||
50:1 | 1700Nm | F60 | F48 | F30 | Φ60x18x90 | Z180 | ||
60:1 | 1700Nm | F60 | F48 | F30 | Φ60x18x90 | Z180 | ||
75:1 | 1355Nm | F60 | F48 | F25 | Φ50x14x80 | Z120 | ||
95:1 | 1020Nm | F60 | F48 | F25 | Φ50x14x80 | Z120 | ||
105:1 | 1020Nm | F60 | F48 | F25 | Φ50x14x80 | Z120 | ||
130:1 | 800Nm | F60 | F48 | F25 | Φ50x14x80 | Z90 | ||
185:1 | 600Nm | F60 | F48 | F16 | Φ40x12x60 | Z60 | ||
MY-V10-SD | 20:1 | 100000Nm | 6500Nm | F80 | F60 | F40 | Φ70x20x100 | Z650 |
30:1 | 5000Nm | F80 | F60 | F35 | Φ60x18x90 | Z500 | ||
45:1 | 3500Nm | F80 | F60 | F35 | Φ60x18x90 | Z350 | ||
60:1 | 2500Nm | F80 | F60 | F30 | Φ60x18x90 | Z250 | ||
100:1 | 1700Nm | F80 | F60 | F30 | Φ60x18x90 | Z180 | ||
120:1 | 1355Nm | F80 | F60 | F25 | Φ50x14x80 | Z120 | ||
145:1 | 1200Nm | F80 | F60 | F25 | Φ50x14x80 | Z120 | ||
165:1 | 1000Nm | F80 | F60 | F25 | Φ50x14x80 | Z120 | ||
210:1 | 800Nm | F80 | F60 | F25 | Φ50x14x80 | Z90 | ||
335:1 | 500Nm | F80 | F60 | F16 | Φ40x12x60 | Z60 |
